维泰VISTA远景无限级压裂滑套系统是一种先进的分段压裂改造技术，包含簇式滑套、分级滑套和无限延时趾端滑套，该系统避免了桥塞射孔连作所涉及的复杂流程，水资源消耗及所有相关的人员和设备的需求，将段间作业的准备时间从数小时缩短至10-20分钟。在压裂开始时，投入智能钥匙可激活开启对应的多簇式滑套并最终落座于分级滑套，以形成有效和可靠的临时密封。智能钥匙特殊的误开启防护设计可实现无限级数的滑套开启，使得压裂施工过程能够实现无需停泵、无间断地持续作业。完成压裂作业后，其超大通径设计可确保立即反排投产，省去连续油管通井作业，从而显著提升作业效率，降低作业成本和人力资源消耗。
技术特点
-
成熟压裂技术产品
-
智能钥匙实现开启
-
支持无限级数压裂施工
-
标准化压裂滑套设计
-
无需电缆作业
-
无需连续油管作业
-
缩短完井周期
-
实现尽早投产
-
减少设备及人员投入
-
降低水消耗
-
降低整体作业成本
-
减少井筒干预的风险
产品参数
| 簇式滑套规格参数 | |||||||
| 套管尺寸 in.[mm] | 套管磅级 lb./ft. | 滑套外径 in.[mm] | 滑套内径 in.[mm] | 滑套长度 ft.[m] | 流道面积 | 开启压力 | |
| 关闭时 | 开启时 | ||||||
| 4.5 [114.3] | 11.6 - 15.1 | 5.495 [139.57] | 3.63 [92.20] | 3.73 [94.74] | 2.57 [0.78] | 可定制 | 可定制 |
| 5.5 [139.7] | 17.0 - 23.0 | 6.75 [171.5] | 4.39 [111.5] | 4.39 [111.5] | 2.43 [0.74] | ||
| 分级滑套规格参数 | ||||||
| 套管尺寸 in.[mm] | 套管磅级 lb./ft. | 滑套外径 in.[mm] | 滑套内径 in.[mm] | 滑套长度 ft.[m] | 流道面积 | 开启压力 |
| 4.5 [114.3] | 11.6 - 15.1 | 5.62 [142.75] | 3.52 [89.41] | 2.44 [0.74] | 可定制 | 可定制 |
| 5.5 [139.7] | 17.0 - 23.0 | 6.75 [171.5] | 4.39 [111.5] | 2.43 [0.74] | ||

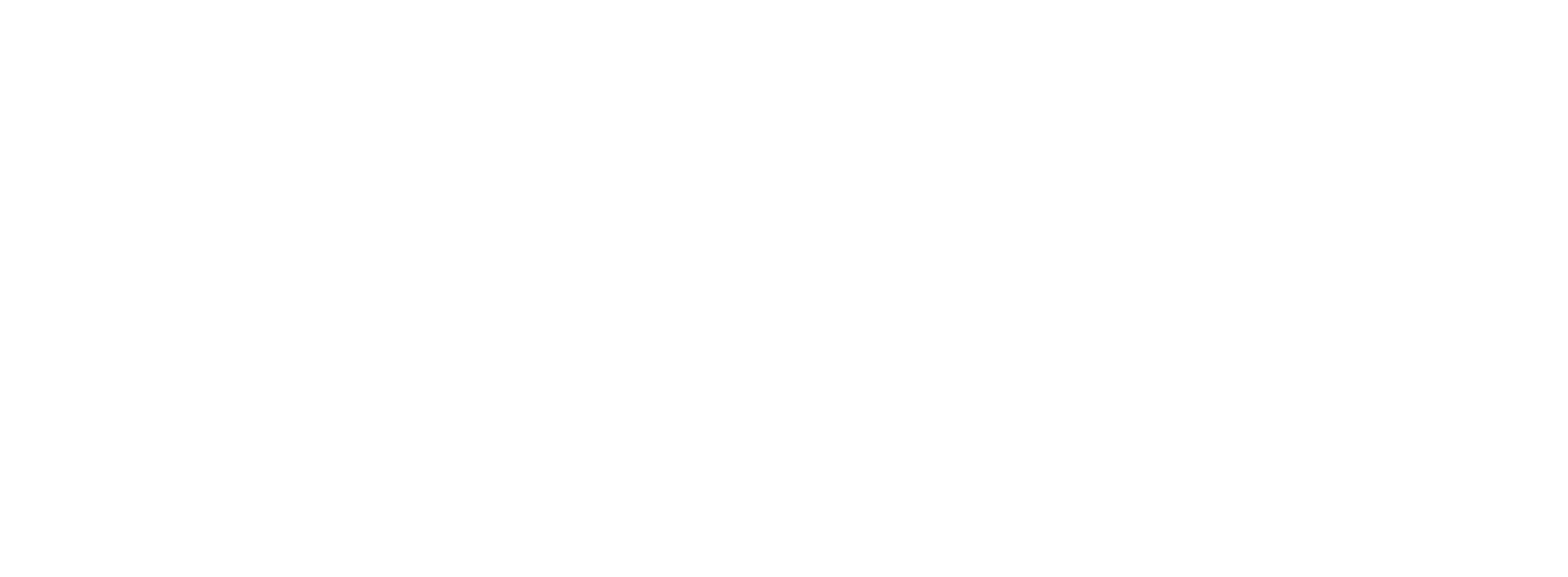

| 趾端滑套规格参数 | |||
| 套管尺寸 in.[mm] | 套管磅级 lb./ft. | 压力等级 Mpa | 温度等级 ℃ |
| 6 [152.4] | 24.5 | 150 | 150 |
| 5.5 [139.7] | 17.0 - 26.8 | ||
| 5 [127.0] | 20.3 - 24.1 | ||
| 4.5 [114.3] | 13.5 - 15.1 | ||
| 智能钥匙规格参数 | ||||||
| 套管尺寸 in.[mm] | 套管磅级 lb./ft. | 钥匙外径 in.[mm] | 钥匙内径 in.[mm] | 压力等级 Mpa | 级数 | 长度 in.[mm] |
| 4.5 [114.3] | 11.6 - 15.1 | 3.64 [92.5] | 2.88 [73.2] | 70 | 10 | 11.7 [296] |
| 35 | 18 [456] | |||||
| 50 | 21.7 [486] | |||||
| 100 | 34.2 [804] | |||||
| 5.5 [139.7] | 17.0 - 23.0 | 4.45 [113.0] | 3.73 [94.7] | 70 | 10 | 13.2 [335] |
| 35 | 19.5 [494] | |||||
| 50 | 23.2 [589] | |||||
| 100 | 35.7 [907] | |||||
核心单元
-

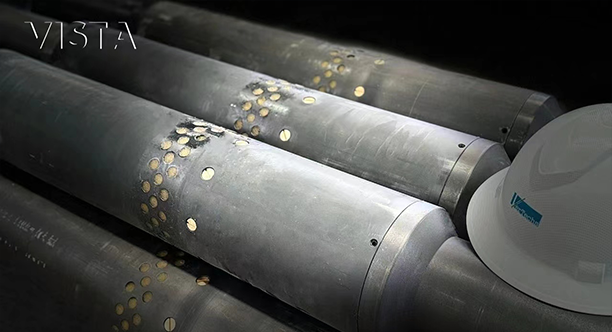

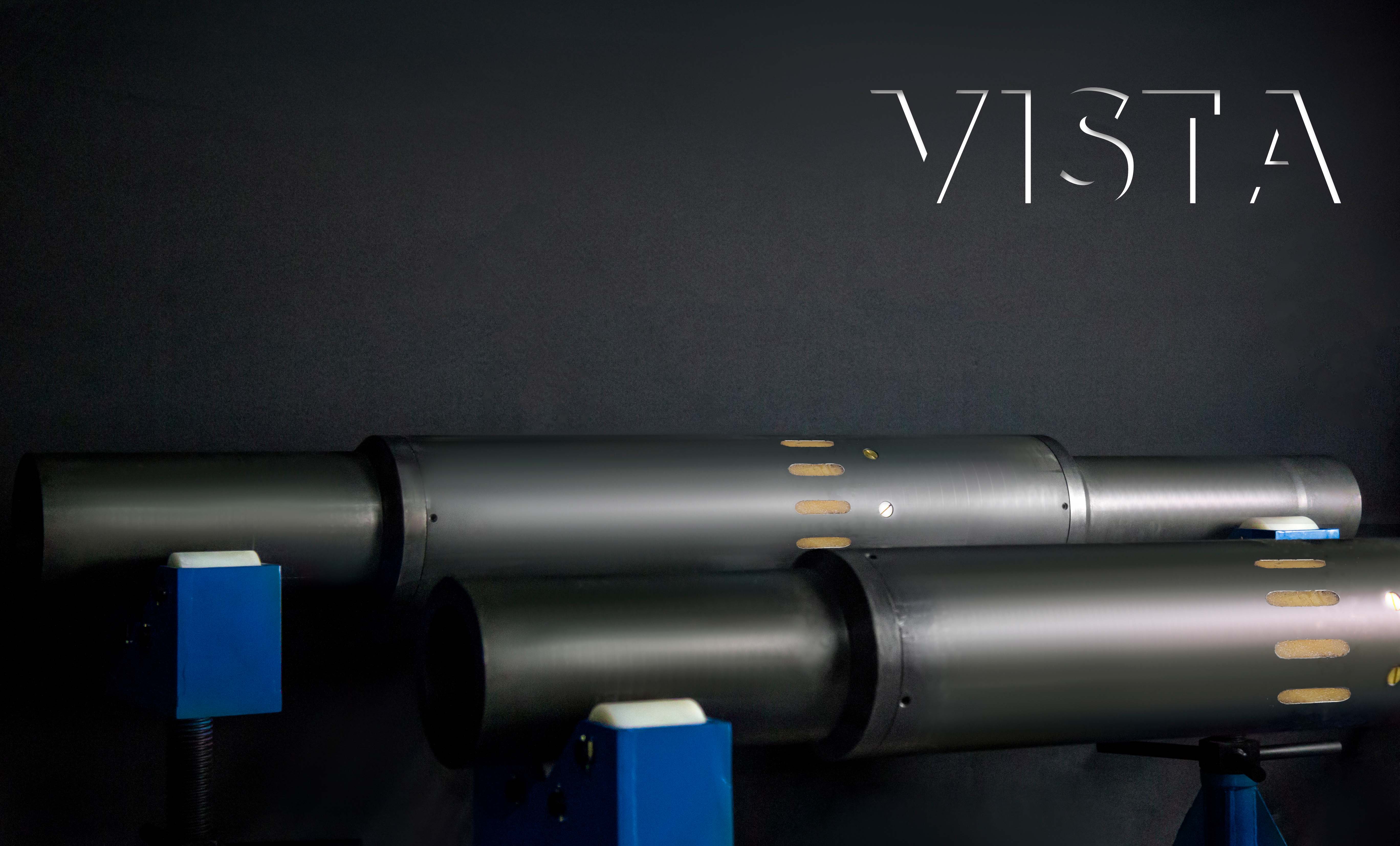

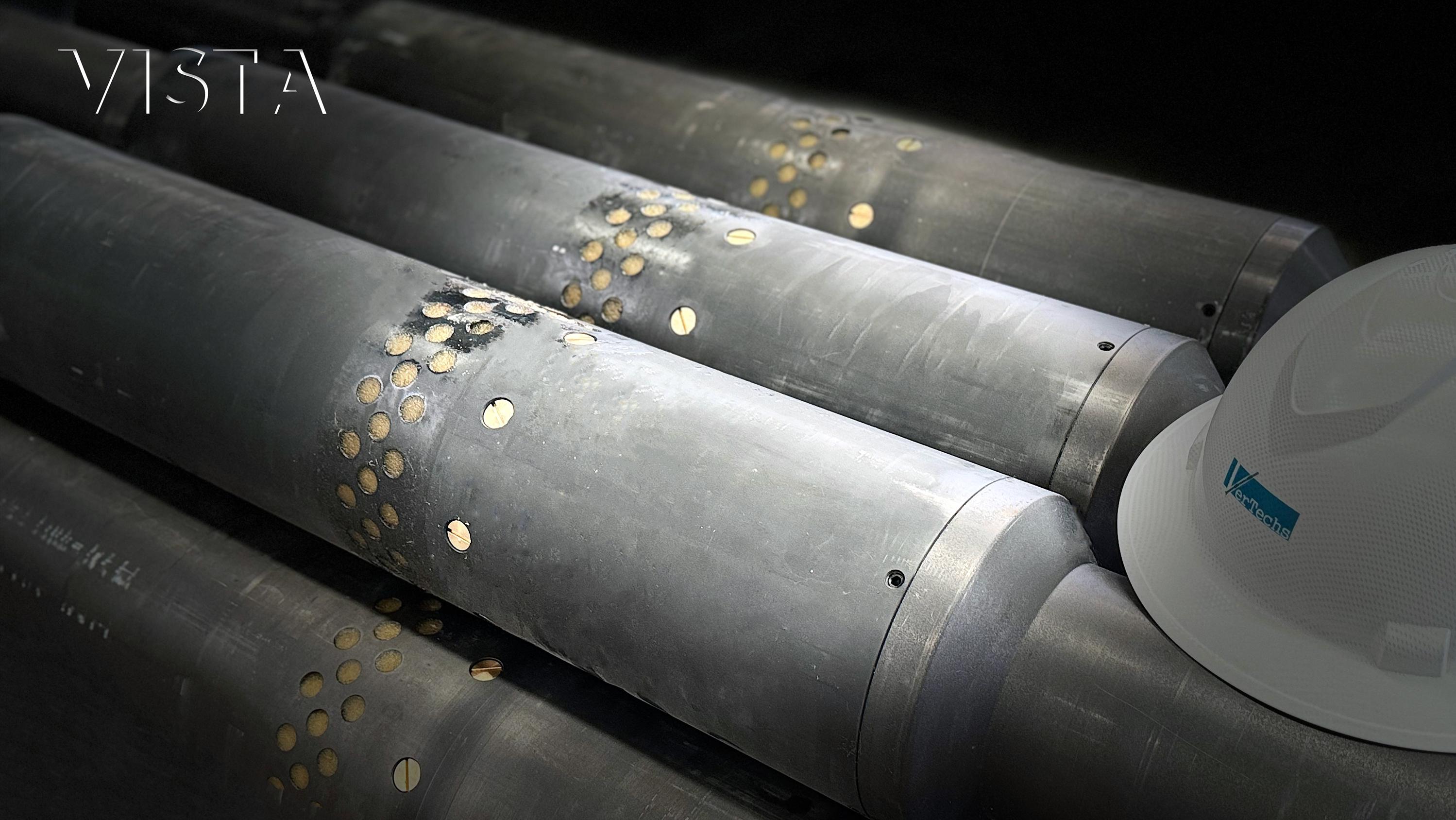

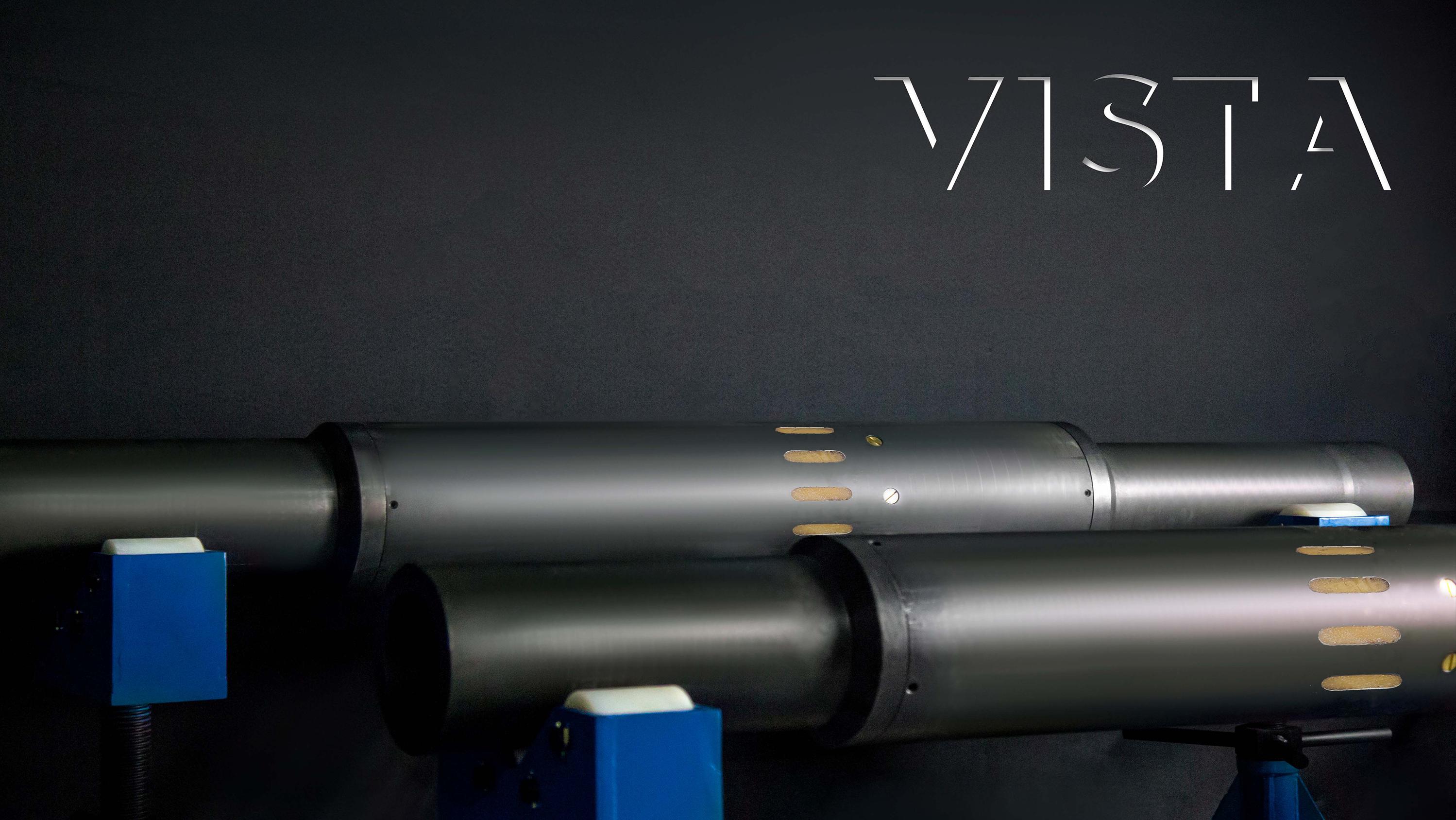

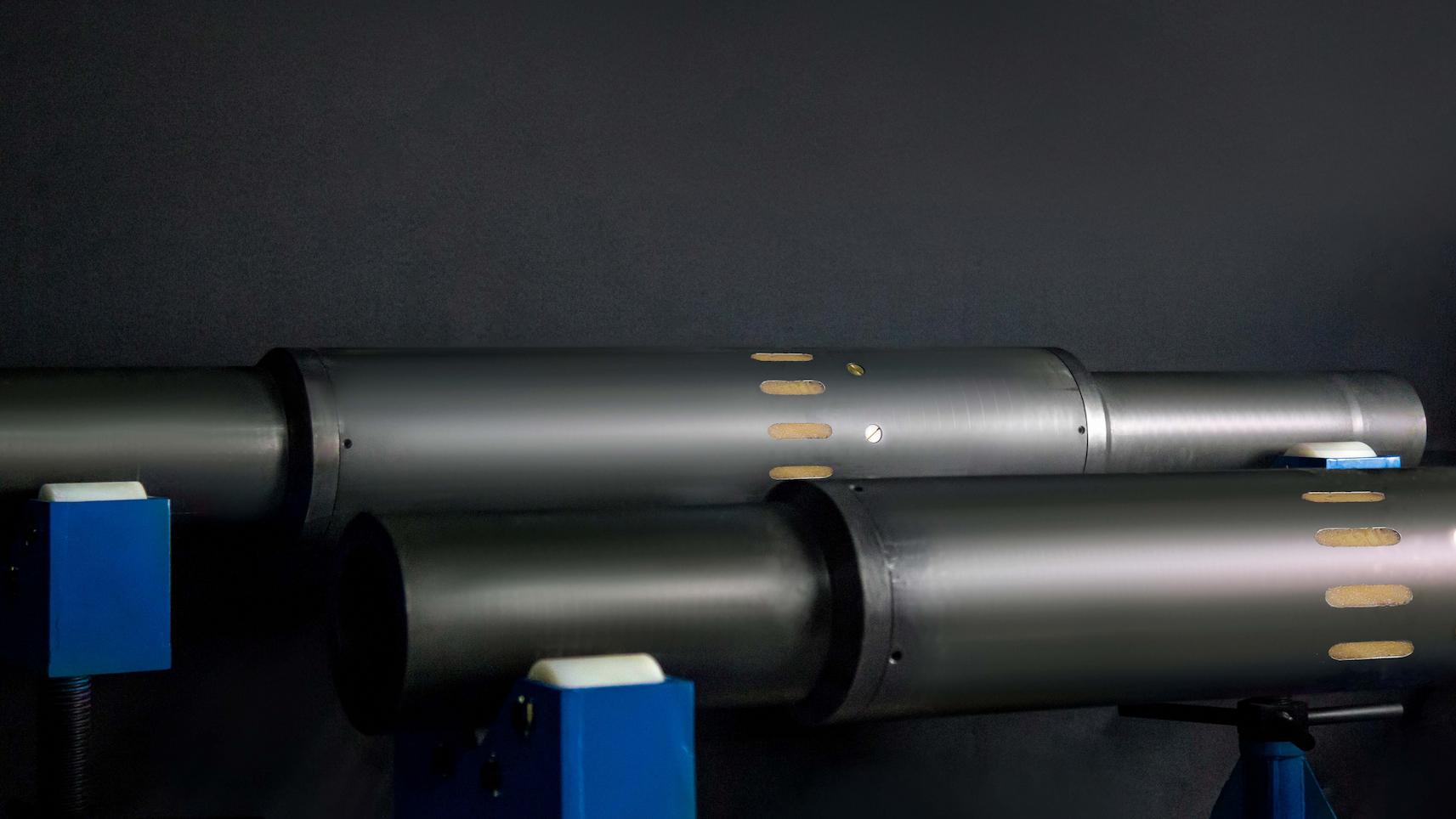

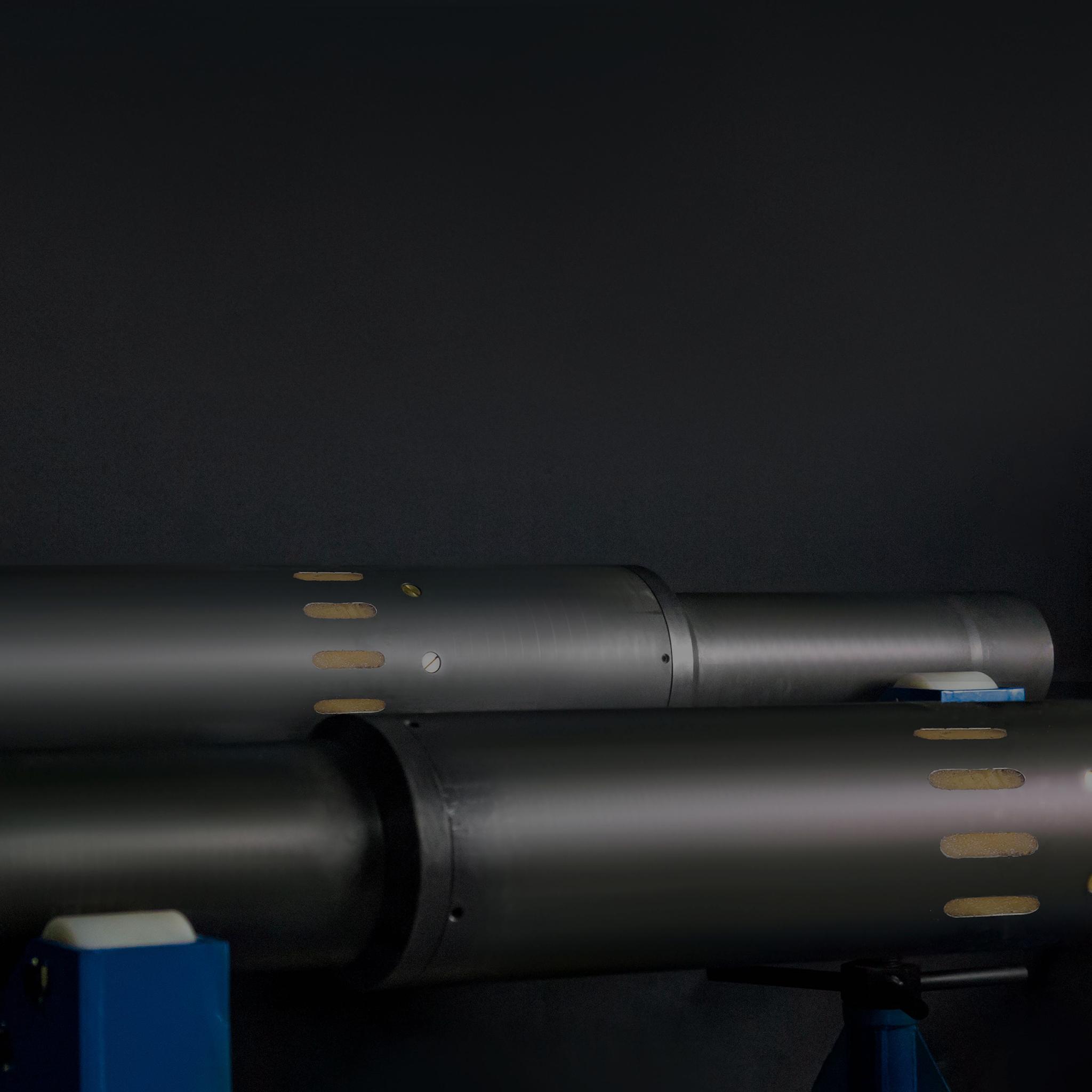

无限级压裂滑套
· 独特防提前开启设计，提高系统的可靠性
· 滑套结构统一，大幅降低消除作业误操作风险
· 紧凑型结构、卓越性能及耐高温高压特性，满足旋转下套管的作业要求
· 定制化流道面积设计，确保精确控制压裂施工
· 超大通径设计，极大限度满足井下作业要求
· 适用于裸眼或套管固井完井方式
· 开启压力可根据客户需求定制
· 实现无限级数压裂
-
趾端滑套
· 与该完井系统匹配，用于执行首段压裂作业
· 开启压力可根据客户需求定制
· 防提前开启设计
· 满足2次滑套压力等级内的试压
· 试压过程时长不受限制
-

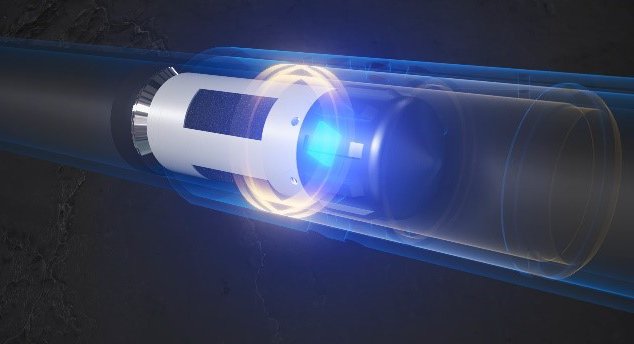

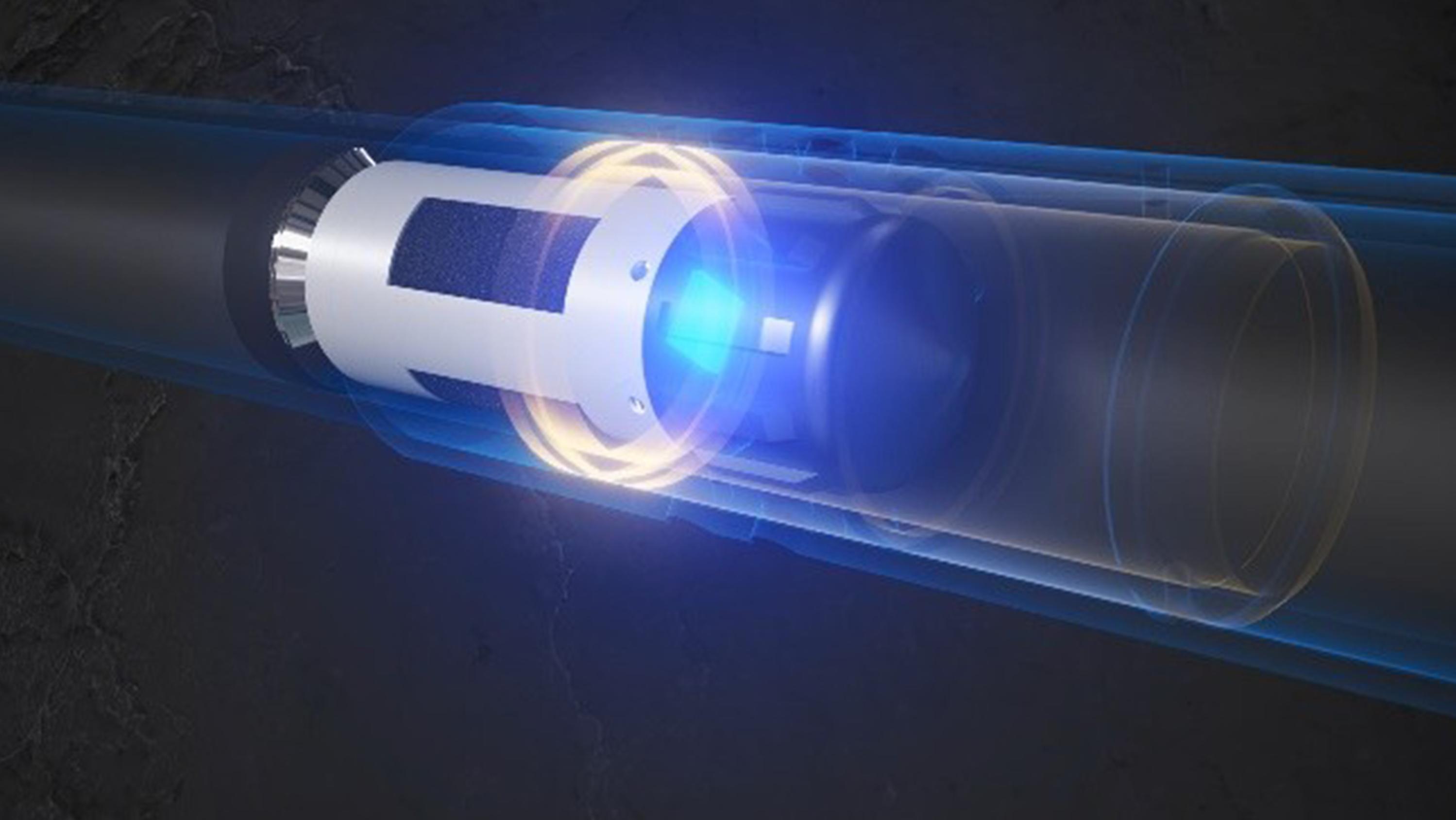

智能钥匙
· 结构紧凑，超大通径设计
· 支持无限级开启的簇式滑套
· 独特设计实现智能化开启
· 符合70MPa承压要求
· 高泵送效率，缩减施工时长
