趾端滑套作为第一级压裂滑套,随套管一起入井至预定位置,并完成固井作业,压裂时只需通过井口打压的方式即可打开滑套,形成第一段压裂通道,可代替连续油管射孔作业,提高作业效率,降低作业风险和成本。
适用环境:趾端滑套主要用于深层长水平段页岩气井第一段压裂施工环境:① 地层温度介于 0-150℃;②压力介于0.1-140MPa;③固井环境;
技术要求:趾端滑套主要实现在高温、高压、固井环境中建立第一段压裂通道的功能,需满足以下3个方面的要求:①高温、高压下的密封性;②精确开启;③固井及大排量压裂施工的要求 。

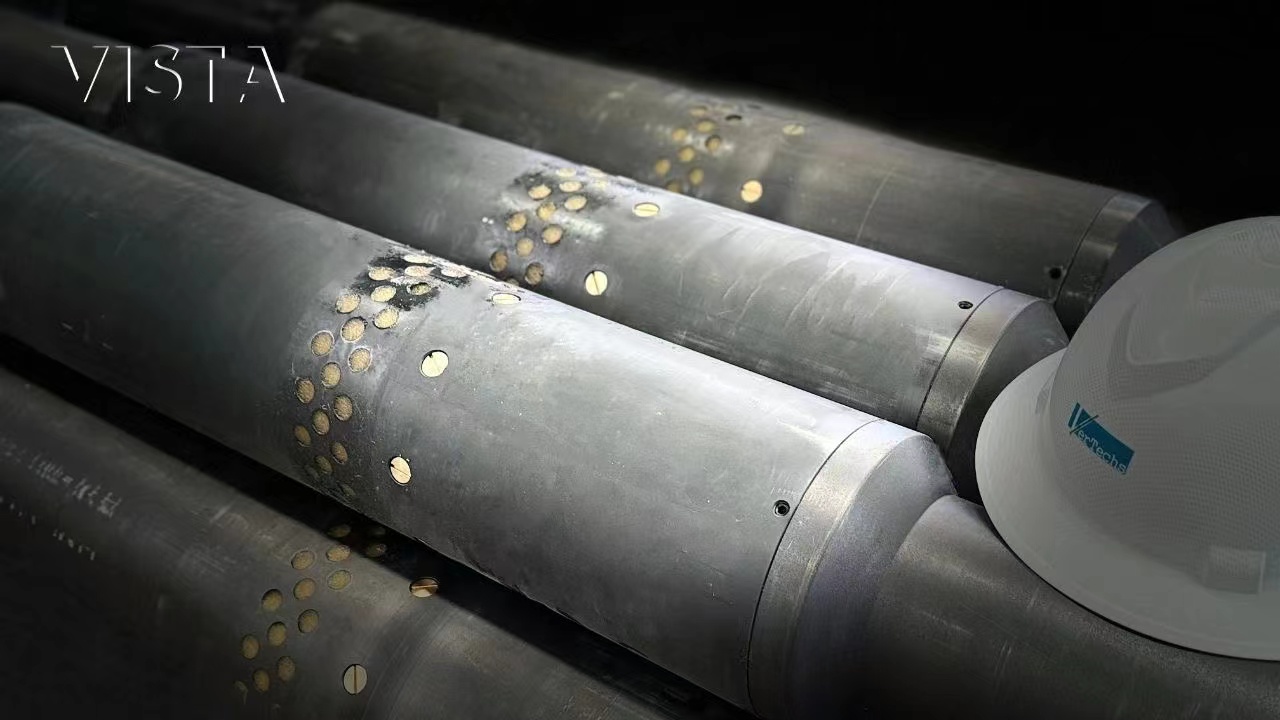

结构:趾端压裂滑套主要由上接头、下接头、“O”形密封圈、定位销钉、内滑套和破裂盘等零件组成。上、下接头通过螺纹连接,采用密封圈密封。内滑套装在上、下接头内部腔室中,与上接头通过定位销钉固定,破裂盘装在内滑套上。
工作原理:趾端压裂滑套作为第一级压裂滑套,与套管一起下入、固井;压裂施工前,从井口向套管内打压,任一破裂盘被击穿后,定位销钉被剪断,内滑套上行,滑套打开,建立起第一段压裂通道。
